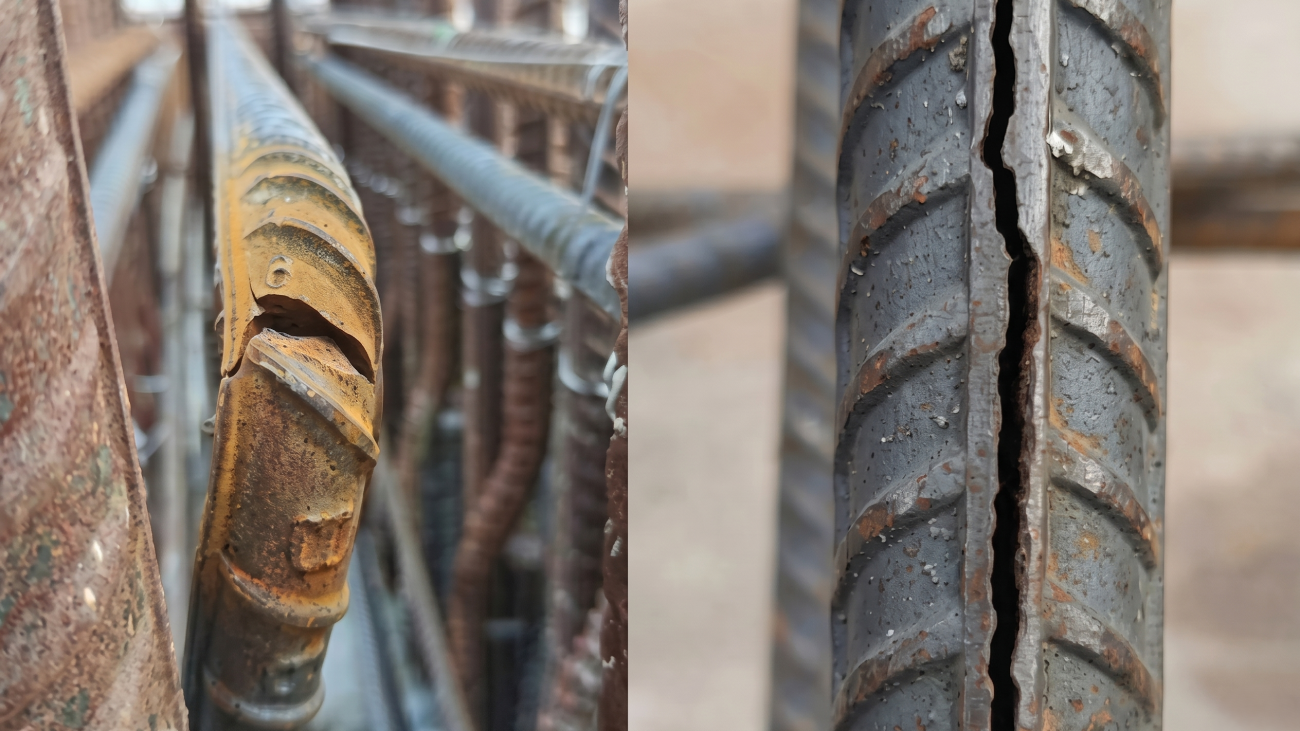

أهمية فحص التركيب الكيماوي لحديد التسليح
أهمية فحص التركيب الكيماوي لحديد التسليح المستخدم بالخرسانة ؟
فحص التركيب الكيمياوي لحديد التسليح يعد من أهم الفحوصات الأساسية التي تُجرى للتأكد من مطابقة الحديد للمواصفات القياسية الأمريكية (مثل ASTM A615، ASTM A706، وASTM A996) قبل استخدامه في الخرسانة المسلحة.
اولا:- فيما يلي أهم الأسباب والأهداف وراء هذا الفحص:-
١- التحقق من مطابقة المواصفات القياسية:-
يُستخدم الفحص للتأكد من أن نسب العناصر الكيميائية (مثل الكربون، المنغنيز، الفسفور، الكبريت، السيليكون… إلخ) تقع ضمن الحدود المسموح بها في المواصفات الأمريكية.
على سبيل المثال:-
[ASTM A615 يسمح بنسبة كربون لا تتجاوز 0.30–0.50% حسب الدرجة.]
[ASTM A706 (low-alloy steel) يفرض حدودًا أدق لتقليل الكربون والكبريت والفوسفور.]
٢- ضمان قابلية اللحام (Weldability)
كلما زادت نسبة الكربون والعناصر السبائكية، قلت قابلية الحديد للحام وازدادت قابليته للتشقق الحراري.
لذلك يُحسب مكافئ الكربون (Carbon Equivalent, CE) من التحليل الكيميائي، ويجب ألا يتجاوز عادة 0.55% حسب ASTM A706 لضمان اللحام الآمن.
٣- التحكم في الهشاشة والمطيلية (Ductility)
نسبة الكربون والمنغنيز تؤثر مباشرة على مطيلية الحديد (Ductility) وسلوكه عند الانفعال. الحديد ذو نسبة كربون مرتفعة يكون أكثر صلابة وأقل ليونة، مما يزيد خطر الانهيار المفاجئ في المنشآت الزلزالية.
٤- مقاومة التآكل (Corrosion Resistance)
ارتفاع محتوى الفسفور والكبريت يجعل الحديد أكثر عرضة للتآكل والتشققات الطولية الدقيقة، لذا تشترط المواصفات الأمريكية أن تكون نسب:-
P ≤ 0.05%
S ≤ 0.05% أو أقل في أنواع الحديد عالية الجودة.
٥- التأكد من تجانس المعدن وعدم وجود شوائب
التحليل الكيميائي يكشف إذا كان الحديد أُنتج من إعادة صهر خردة غير نقية، أو يحتوي على عناصر غير مرغوبة مثل النحاس أو الكروم أو النيكل بنسب مرتفعة،
وهي قد تؤثر على خصائص الشد والانفعال والانحناء.
٦- ضبط جودة الحديد المستورد أو المحلي يُستخدم الفحص كوسيلة رقابية للتأكد من أن الحديد المستورد أو المنتج محليًا مطابق لمتطلبات المشروع، وأنه لم يتم تزوير العلامة أو تغيير الدرجة.
ثانيا:- الأجهزة والفحوص المستخدمة
يُجرى التحليل عادة باستخدام:
١- Spectrometer (مطياف الانبعاث الضوئي) لتحليل العناصر بسرعة ودقة.
٢- أو التحليل الكيميائي الرطب (Wet Chemical Analysis) في المختبرات المرجعية.
شكرا لاصغائكم

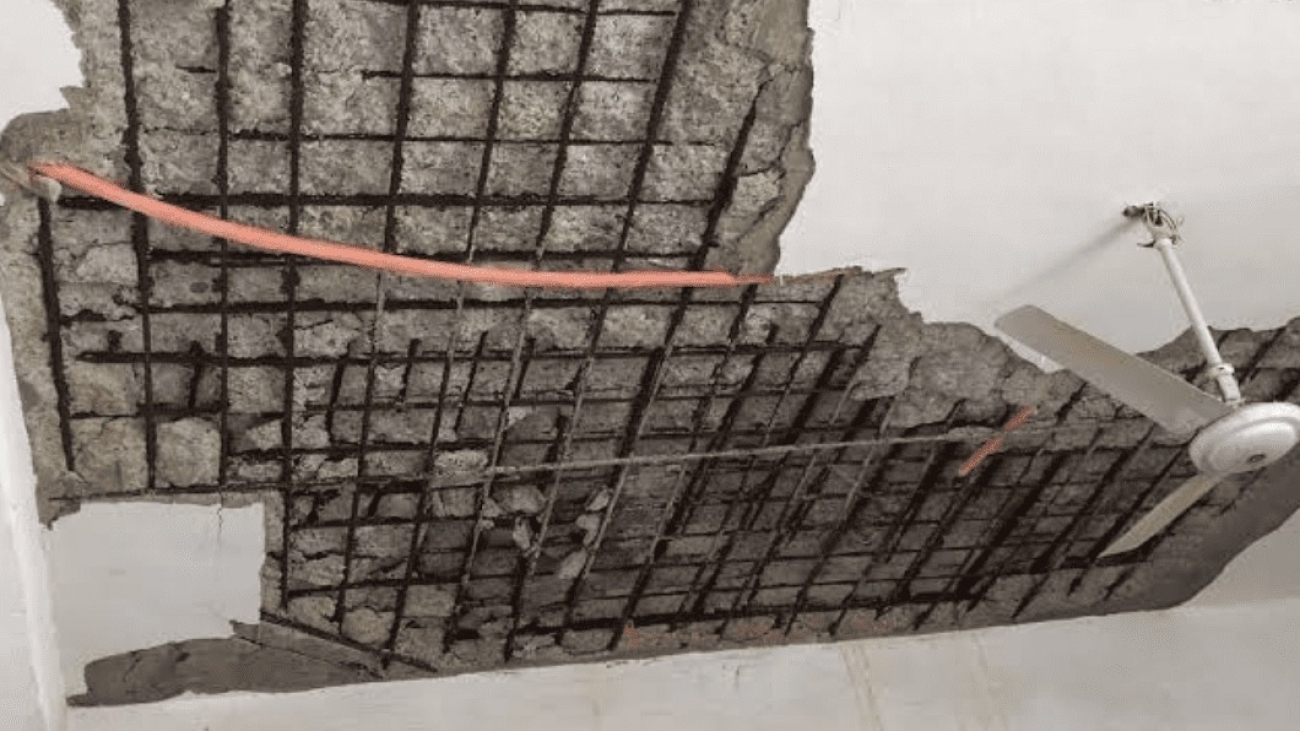

فشل الأسقف الخرسانية
دراسة موجزة مبسطة
للمختصين بأعمال ترميم المباني وإصلاحها
ورقة بحثية أعدها المهندس أسامة محمود العاقل
المدير التنفيذي لمختبرات البلاع لفحص مواد البناء
16/11/2025م
مقدمة
يُعد فشل الأسقف الخرسانية من أخطر أنواع الفشل في المنشآت، لأنه يرتبط بشكل مباشر بسلامة المستخدمين.
وفيما يلي توضيح شامل لأسباب الفشل وأنواعه وطرق المعالجة وفقًا للمواصفات والمعايير الأمريكية (ACI – ASTM – AASHTO – PCI).
تعريف فشل السقوف الخرسانية
تفشل الأسقف عندما تفقد قدرتها على تحمل الأحمال الميتة أو الحية، أو عند ظهور تشققات وتشوهات تتجاوز الحدود المسموح بها وفق ACI 318 و ACI 224R.
أنواع الفشل
1- فشل إنشائي (Structural Failure)
انهيار كامل أو جزئي بسبب حمل زائد أو ضعف في التسليح.
2- فشل خدمي (Serviceability Failure)
تشققات، ترخيم Deflection، تسرب مياه، أو تفتت دون حدوث انهيار.
3- فشل بسبب الظروف البيئية
تآكل، تمدد حراري، أو تفاعلات كيميائية داخل الخرسانة.
الأسباب الرئيسية للفشل
بحسب المواصفات الأمريكية:
1- ضعف التصميم أو سوء التنفيذ
- تسليح غير كافٍ أو غير موزع بشكل صحيح (ACI 318-14).
- سماكة غير مطابقة أو خرسانة أقل من المقاومة التصميمية.
المعالجة:
- تحليل إنشائي جديد (Re-Analysis).
- تقوية باستخدام FRP أو صفائح فولاذية (ACI 440R).
- إضافة جسور أو أعمدة مساعدة مؤقتة.
2- زيادة الأحمال على السقف
مثل أن يتم تغيير استخدام المبنى لغرض غير الذي صمم له دون تعديل التصميم. أو مثل إضافة مكنات ثقيلة وذات طابع اهتزازي، خزانات ماء، أو معدات ثقيلة.
المعالجة:
- إعادة تقييم الأحمال (ASCE 7-16) لتحديد قدرة التحمل.
- تقوية الأعصاب أو إضافة أعمدة.
- إزالة أو توزيع الأحمال.
3- سوء المعالجة (Curing) أو ضعف الربط بين الطبقات
- تشققات انكماشية (Plastic Shrinkage Cracks).
- انفصال بين الطبقة السفلية والعليا (Delamination).
المعالجة:
- حقن الإيبوكسي (ASTM C881).
- دهانات مانعة للنفاذية أو إعادة السطح بخرسانة إصلاح خاصة (ACI 546R).
- استخدام مواد معالجة (Curing Compound) عند التنفيذ مستقبلاً (ASTM C309).
4- التآكل في حديد التسليح (Rebar Corrosion)
- رطوبة، تسرب المياه، غطاء خرساني ضعيف.
- تشققات طولية أو تقشر السطح (Spalling).
المعالجة:
- إزالة الخرسانة المتضررة وتنظيف الحديد بالرمل أو بالفرشاة الميكانيكية.
- دهان مضاد للتآكل (Zinc-rich Epoxy).
- إعادة صب الخرسانة بمونة إصلاح مقاومة للتآكل (ASTM C928).
5- الانكماش الحراري أو اختلاف درجات الحرارة
يؤدي إلى تشققات عرضية أو فصل بين الفواصل Expansion Joints
المعالجة:
- فواصل تمدد وتقلص مرنة (ACI 224.3R).
- مواد مانعة تسرب مرنة (Elastomeric Sealant).
6- مشاكل في الدعم أو الجسور
يؤدي الى ضعف في الركائز أو التربة أسفل الأعمدة، هبوط تفاضلي يؤدي إلى تشقق السقف.
المعالجة:
- معالجة الهبوط بالحقن (Pressure Grouting – ASTM C940).
- تقوية مناطق الارتكاز أو إعادة توزيع الأحمال.
طرق فحص وتشخيص فشل الأسقف
وفق ASTM / ACI:
- ASTM C597: فحص الموجات فوق الصوتية لتحديد الفراغات والتشققات الداخلية
- ASTM C805: المطرقة الارتدادية لتقدير مقاومة الضغط الميدانية
- ASTM C1152 / C876: فحوص الكربنة والكلوريد لتقييم خطر تآكل الحديد
- ASTM C42: اختبار اللبّ الخرساني لتحديد مقاومة الخرسانة الفعلية
خطة المعالجة العامة بعد التشخيص
- إيقاف استخدام السقف فورًا عند وجود خطر انهيار.
- إجراء فحص موقعي شامل بإشراف مهندس إنشائي معتمد.
- تحديد نوع الفشل: إنشائي أم خدمي.
- تطبيق خطة الإصلاح حسب توصيات ACI 562 – “Code for Evaluation, Repair, and Rehabilitation of Concrete Structures”.
- إجراء فحوص بعد المعالجة (Load Test – ACI 318 Ch. 27) للتأكد من أمان السقف.
أهم المواصفات الأمريكية المرجعية
- ACI 318 – Building Code Requirements for Structural Concrete
- ACI 224R – Control of Cracking in Concrete Structures
- ACI 546R – Concrete Repair Guide
- ACI 562 – Repair and Rehabilitation Code
- ASTM C42 / C805 / C597 / C876 / C881 / C928 – فحوص وإصلاح الخرسانة
- ASCE 7-16 – Minimum Design Loads for Buildings
خاتمة
نفخر في مختبر البلاع لفحص مواد البناء بتقديم خبراء متخصصين وأجهزة حديثة لضمان التشخيص الدقيق ومعالجة فشل العناصر الإنشائية وفق أعلى المعايير العالمية.
